Ремонтировал термопот Elenberg TH-6012.
Используются теромывключтели KSD-302 на 92 градуса и на 105 градусов.
На 92 градуса под днищем, он сгорел. Должен звониться, т.к. размыкается только при нагреве выше 92 градусов. Заменил.
Выгорели диоды 1N4007 на плате управления.
У диодов серое кольцо - это катод (-).
Они маленькие, черные.
В прямом направлении 600 Ом, в обратном бесконечность.
Из схемы не выпаивал, и так видно.
Было много битых, плюс сгоревшие дорожки на печатной плате.
Перепаял, подключил - БАХ!!!!
Еще раз перепаял, подключил - БАХ!!!
Оказывается мотор еще спалил...
Заменил мотор.
Оказалось, что и плата Органов управления и индикации накрылась, вся перегорела, позамылась... Она и БАХала мне плату управления.
Помозговав, понял что по сути плата управления совершенно не нужна.
Она нужна только для питания реле времени, включающего режим принудительного кипячения секунд на 40. И для этого нагородили диодный мост на диодах 1N4007, кондером 0.68 микрофарад 630 вольт, схема с двумя транзисторами S8050 (маленькие черные с тремя ножками), обвязкой и электролитом на 470 микрофарад 25 вольт. Это все ненужные бесполезные на практике функции.

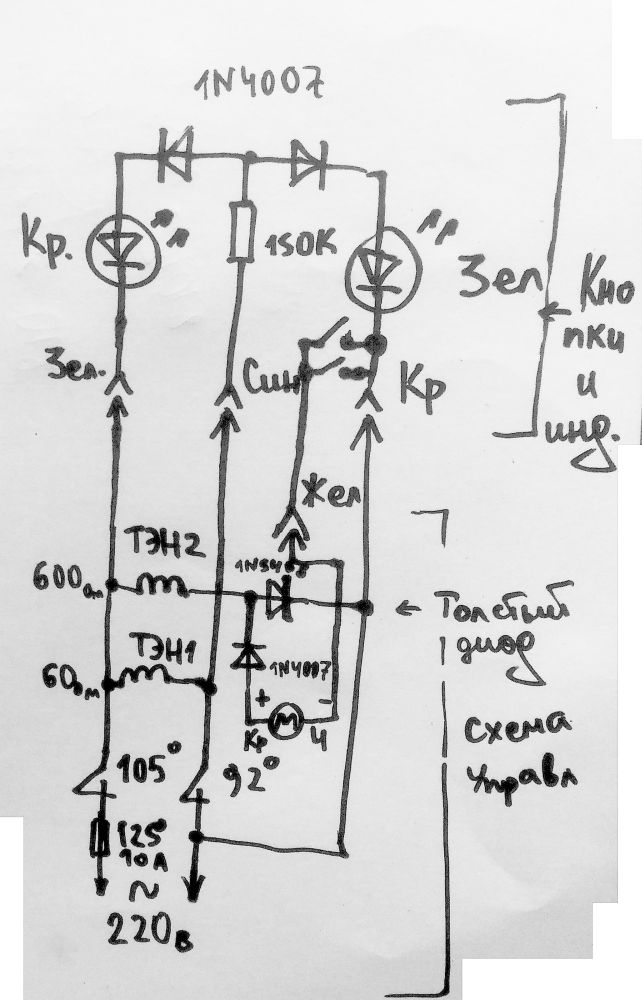

Делаем такую схему, все ненужное обрезаем и на детали))))
Видно, что вместо платы управления остаются два диода, один большой, другой маленький.
Это которые на схеме правее ТЭНов. 1N5408 (через него включен ТЭН2 600 Ом), и 1N4007, служит для питания моторчика насоса.
Вот как это выглядит при монтаже:
Культурно заизолировал.
Собрал чудо термопот.
Радуйся, новый хозяин.
Проверил, конечно! Отлично работает. Меньше деталей - выше надежность устройства!
__________________________________________________________________________________
Как прозванивать транзисторы, и как таймер проверять, вот инфа. До кучи.
Соединял маленькими жилками тонкого провода и изолировал.
Работает!!!
Правда замененные чуть тусклее светят, но какая разница?
